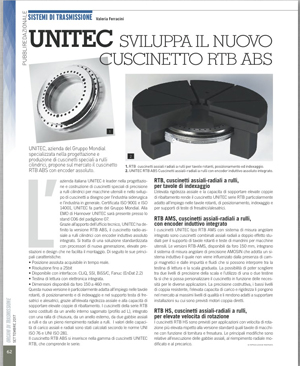

Il cuscinetto RTB ABS di Unitec

Organi di trasmissione / Settembre 2017

UNITEC, azienda del Gruppo Mondial specializzata nella progettazione e
produzione di cuscinetti speciali a rulli cilindrici, propone sul mercato il cuscinetto
RTB ABS con encoder assoluto. L'azienda italiana UNITEC è leader nella progettazione e costruzione di cuscinetti speciali di precisione a rulli cilindrici per macchine utensili e nello sviluppo di cuscinetti a disegno per l’industria siderurgica e l’industria in generale. Certificata ISO 9001 e ISO 14001, UNITEC fa parte del Gruppo Mondial. Alla EMO di Hannover UNITEC sarà presente presso lo stand C06 del padiglione 07. Grazie all’apporto dell’ufficio tecnico, UNITEC ha definito la versione RTB ABS, il cuscinetto radio-assiale a rulli cilindrici con encoder induttivo assoluto integrato. Si tratta di una soluzione standardizzata con processori di nuova generazione, elevate prestazioni e design che ne facilita il montaggio. Di seguito le sue principali caratteristiche:


• Posizione assoluta acquisibile in tempo reale.
• Risoluzione fino a 25bit
• Disponibile con interfacce: CLiQ, SSI, BiSS/C, Fanuc (EnDat 2.2)
• Testina di lettura con elettronica integrata.
• Dimensioni disponibili da foro 150 a 460mm.


Questa nuova versione è particolarmente adatta all’impiego nelle tavole rotanti, di posizionamento e di indexaggio e nel supporto testa di fresatrici e alesatrici, grazie all’elevata rigidezza assiale e alla capacità di sopportare elevate coppie di ribaltamento. I cuscinetti della serie RTB sono costituiti da un anello interno sagomato (profilo ad L), integrato con una ralla di chiusura, da un anello esterno, da due gabbie assiali a rulli e da un pieno riempimento radiale a rulli. I valori delle capacità di carico assiali e radiali sono stati calcolati secondo le norme UNI ISO 76 e UNI ISO 281. Il cuscinetto RTB ABS si inserisce nella gamma di cuscinetti UNITEC RTB, che comprende le serie: RTB, cuscinetti assiali-radiali a rulli, per tavole di indexaggio. L’elevata rigidezza assiale e la capacita di sopportare elevate coppie di ribaltamento rende il cuscinetto UNITEC serie RTB particolarmente adatto all’impiego nelle tavole rotanti, di posizionamento, indexaggio e per supporti di teste di fresatrici/alesatrici. RTB AMS, cuscinetti assiali-radiali a rulli, con encoder induttivo integrato. I cuscinetti UNITEC tipo RTB AMS con sistema di misura angolare integrato sono cuscinetti combinati assiali radiali a doppio effetto studiati per il supporto di tavole rotanti e teste di mandrini per macchine utensili. Le versioni RTB-AMS, disponibili da foro 150 mm, integrano il sistema di misura angolare di precisione AMOSIN che adotta un sistema induttivo il quale non viene influenzato dalla presenza di campi magnetici e dalle impurità e fluidi che si possono interporre tra la testina di lettura e la scala graduata. La possibilità di poter scegliere tra due livelli di precisione della scala e l’utilizzo di una o due testine fa sì che si possa personalizzare il cuscinetto in funzione delle necessità per le diverse applicazioni. La precisione costruttiva, i bassi livelli di coppia resistente, l’elevata capacita di carico e rigidezza li pongono nel mercato ai massimi livelli di qualità e li rendono adatti a supportare installazioni su cui sono previsti motori coppia diretti. RTB HS, cuscinetti assiali-radiali a rulli, per elevate velocita di rotazione. I cuscinetti RTB HS sono previsti per applicazioni con velocita di rotazione più elevata rispetto alla versione standard quali tavole di macchine con funzione di tornitura e fresatura. Le principali modifiche sono relative all’esecuzione delle gabbie assiali, al riempimento radiale modificato e al precarico.
