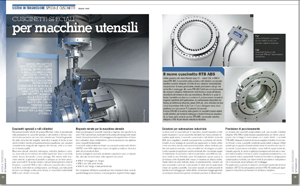

Cuscinetti speciali per macchine utensili

Organi di trasmissione / Settembre 2017

Nel panorama delle attività del gruppo Mondial, Unitec è specializzata nella produzione di cuscinetti speciali a rulli cilindrici e fornisce soluzioni di alta precisione per macchine utensili e per l’industria generale. Sin dalle prime fasi del progetto, l’azienda è in grado di fornire ai suoi clienti in tutto il mondo un’assistenza tecnica qualificata, con soluzioni costantemente adeguate alle esigenze del mercato, unite a un servizio di elevata qualità. Macchine utensili, industria siderurgica, industria plastica e cartaria, sono solo alcuni esempi dei settori applicativi dove i cuscinetti Unitec hanno dimostrato i propri vantaggi. Nel settore delle macchine utensili, la gamma di prodotti si sviluppa su tre linee principali: cuscinetti RTB assiali-radiali a rulli per tavole girevoli e teste di fresatura, cuscinetti SRB a rulli e rullini per supporto viti a ricircolo di sfere, nelle diverse configurazioni: con flangia, con ralla porta tenuta e con flangia e ralla porta tenuta, e i cuscinetti customizzati XRB a rulli cilindrici incrociati.

Risposte mirate per la macchina utensile

Ciascuna tipologia di cuscinetti risponde a esigenze ben specifiche la serie RTB è ad esempio particolarmente adatta all’impiego nelle tavole rotanti, di posizionamento e di indexaggio e nel supporto testa di fresatrici e alesatrici, dove caratteristiche come la precisione e la rigidezza sono i requisiti fondamentali. I cuscinetti radiali a rullini combinati con cuscinetti assiali a rulli cilindrici UNITEC serie SRB migliorano, invece, la rigidezza statica e dinamica delle viti a ricircolo di sfere. Questa tipologia di cuscinetti, ad elevate capacità di carico, è disponibile,
oltre alla versione base, nelle seguenti esecuzioni:
• SRB-F di fissaggio con flangia;
• SRB-L con ralla porta tenuta;
• SRB-FL con flangia e ralla porta tenuta.
Per completare l’offerta di cuscinetti per viti a ricircolo di sfere, sono disponibili
flange porta tenuta e un’ampia gamma di ghiere di bloccaggio.

Il nuovo cuscinetto RTB ABS

Unitec presenta allo stand Mondial (pad. 07 – stand C06) in EMO il nuovo RTB ABS, il cuscinetto radio-assiale a rulli cilindrici con encoder induttivo assoluto integrato. Si tratta di una soluzione standardizzata con processori di nuova generazione, elevate prestazioni e design che ne facilita il montaggio. Nel nuovo RTB ABS l’elettronica di elaborazione del segnale è integrata direttamente nella testina e grazie all’elevata modularità del sistema e alla sua completezza, Mondial è in grado di fornire il prodotto con diverse accuratezze di posizionamento secondo le esigenze specifiche dell’applicazione. Le configurazioni disponibili con testina ad elettronica integrata, passo 1000 Em, sono articolate tra due classi di precisione della scala 3 Em e 5 Em e dialogano senza alcun problema con i più comuni PLC presenti sul mercato. Il nuovo RTB ABS si inserisce nella gamma di cuscinetti assiali-radiali a rulli cilindrici, per tavole di indexaggio e teste di fresatura-alesatura
di cui fanno parte anche le versioni RTB AMS, con encoder induttivo integrato e RTB HS per elevate velocità di rotazione.

Soluzioni per automazione industriale

La terza serie di cuscinetti per le macchine utensili risponde a tutte quelle situazioni in cui un cuscinetto standard non riesce a trovare immediata applicazione. I cuscinetti customizzati a rulli cilindrici incrociati XRB sono progettati e prodotti esclusivamente su richiesta del cliente. Si tratta di una tipologia di cuscinetti per applicazioni in diversi settori come macchine utensili, automazione industriale, settore medicale, per fare solo qualche esempio. La loro versatilità sta nel disegno compatto nella capacità di sopportare carichi combinati oltre che elevate coppie di ribaltamento. Il cuscinetto a rulli incrociati Unitec serie XRB è la soluzione ideale in caso di limitato spazio di installazione, oppure quando si richiedano centri di gravità delle masse in rotazione ad altezza ridotta. Tavole rotanti ad asse verticale, tavole di posizionamento, mandrini ad asse orizzontale e verticale e articolazioni di robot sono le applicazioni chiave per questo cuscinetto. Esecuzioni speciali con anelli provvisti di interfacce di montaggio per motori diretti, consentono il raggiungimento di prestazioni dinamiche superiori ed elevate precisioni di allineamento.

Precisione di posizionamento

La versione dei cuscinetti assiali-radiali a rulli, con encoder induttivo integrato RTB AMS è stata studiata appositamente per fornire una soluzione che si integri in modo ideale con i motori diretti. I cuscinetti RTB AMS integrano il sistema di misura angolare induttivo di precisione Amosin e sono cuscinetti combinati assiali radiali a doppio effetto studiati per il supporto di tavole rotanti e teste di mandrini per macchine utensili. La precisione costruttiva, i bassi livelli di coppia resistente, l’elevata capacità di carico e rigidezza li pongono nel mercato ai massimi livelli di qualità e li rendono adatti a supportare installazioni su cui sono previsti motori coppia diretti. Il sistema è fornibile in configurazioni customizzate a richiesta, con diversi livelli di precisione e risoluzione e non è necessario alcun software per il settaggio. Per applicazioni a velocità di rotazione più elevata rispetto alla versione standard UNITEC ha sviluppato la versione RTB HS adatta per applicazioni
in macchine con funzione di tornitura e fresatura.
